I filettatori della serie FIL MAS SF sono perfettamente utilizzabili su torni di qualsiasi dimensione avendo gli accessori a scorrimento assiale su sfere; si ottiene una perfetta esecuzione escludendo imperfezioni causate da trascinamento forzato.
FIL MAS SF è dotato di frizione.
Gli accessori sono intercambiabili
Codice / Code / Id.-Nr. | CM | L 1 mm | L 2 mm | Ø A mm | Ø B mm | Kg |
|---|---|---|---|---|---|---|
301202 | 2 | 160 | 80 | 82 | 51 | 2,3 |
301213 | 3 | 160 | 99 | 82 | 51 | 2,4 |
301224 | 4 | 160 | 124 | 82 | 51 | 2,7 |
301235 | 5 | 160 | 156 | 82 | 51 | 3,5 |

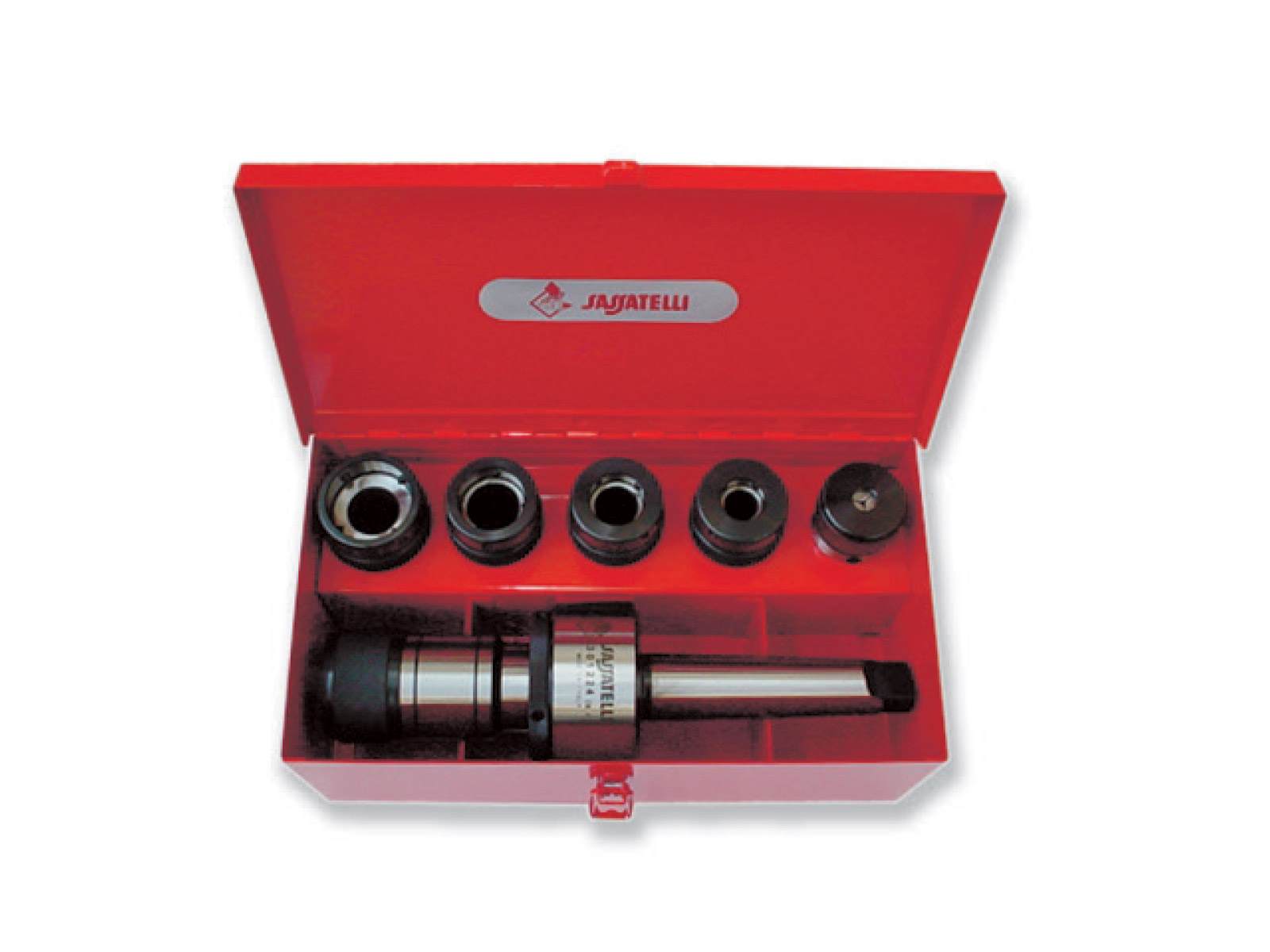

Set filettatore con 5 bussole portafiliere.
Codice / Code / Id.-Nr. | Cono Cone Kegel | Capacità Capacity Kapazität | L. filettatura Thread length Gewindelänge | Escursione max. Max. stroke Höchsthub |
|---|---|---|---|---|
301002 | 2 | M4 ÷ M22 | 210 mm | 48 mm |
301013 | 3 | M4 ÷ M22 | 210 mm | 48 mm |
301024 | 4 | M4 ÷ M22 | 210 mm | 48 mm |
301035 | 5 | M4 ÷ M22 | 210 mm | 48 mm |
Codice / Code / Id.-Nr. | Bussola porta filiere Die holder bush Schneideisen-Hülse | Mandrini p. maschi Tap holder spindles Bohrerspindeln | Confezione Packing Verpackung | Peso Kg |
|---|---|---|---|---|
301002 | ø 20 – 301290 | ø 4 ÷ 10 – 301270 | Cassetta in metallo 301440 | 5,9 |
301013 | ø 25 – 301300 | ø 4 ÷ 10 – 301270 | Cassetta in metallo 301440 | 6 |
301024 | ø 30 – 301310 | ø 4 ÷ 10 – 301270 | Cassetta in metallo 301440 | 6,3 |
301035 | ø 38 301320 | ø 4 ÷ 10 – 301270 | Cassetta in metallo 301440 | 7,1 |
Set filettatore con 5 bussole portafiliere, mandrino prendi maschi e codolo porta mandrino.
Codice / Code / Id.-Nr. | Cono Cone Kegel | Capacità Capacity Kapazität | L. filettatura Thread length Gewindelänge | Escursione max. Max. stroke Höchsthub |
|---|---|---|---|---|
301102 | 2 | M4 ÷ M22 | 210 mm | 48 mm |
301113 | 3 | M4 ÷ M22 | 210 mm | 48 mm |
301124 | 4 | M4 ÷ M22 | 210 mm | 48 mm |
301135 | 5 | M4 ÷ M22 | 210 mm | 48 mm |
Codice / Code / Id.-Nr. | Bussola porta filiere Die holder bush Schneideisen-Hülse | Mandrini p. maschi Tap holder spindles Bohrerspindeln | Confezione Packing Verpackung | Peso Kg |
|---|---|---|---|---|
301102 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | ø 4 ÷ 10 301270 ø 10 ÷ 18 301280 | Cassetta in metallo Metal box Metallkassette 301450 | 11,1 |
301113 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | ø 4 ÷ 10 301270 ø 10 ÷ 18 301280 | Cassetta in metallo Metal box Metallkassette 301450 | 11,2 |
301124 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | Codolo/Tang/Stummel B16 301251 | Cassetta in metallo Metal box Metallkassette 301450 | 11,5 |
301135 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | Codolo/Tang/Stummel B16 301251 | Cassetta in metallo Metal box Metallkassette 301450 | 12,3 |
