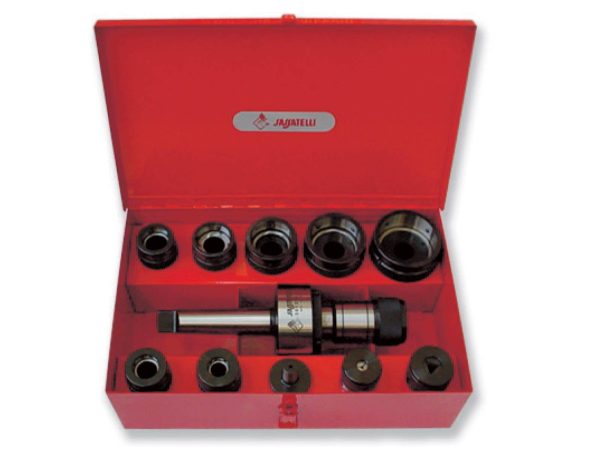

Set filettatore con 5 bussole portafiliere, mandrino prendi maschi e codolo porta mandrino.
Codice Code Id.-Nr. | Cono Cone Kegel | Capacità Capacity Kapazität | L. filettatura Thread length Gewindelänge | Escursione max. Max. stroke Höchsthub |
|---|---|---|---|---|
301102 | 2 | M4 ÷ M22 | 210 mm | 48 mm |
301113 | 3 | M4 ÷ M22 | 210 mm | 48 mm |
301124 | 4 | M4 ÷ M22 | 210 mm | 48 mm |
301135 | 5 | M4 ÷ M22 | 210 mm | 48 mm |
Codice Code Id.-Nr. | Bussola porta filiere Die holder bush Schneideisen-Hülse | Mandrini p. maschi Tap holder spindles Bohrerspindeln | Confezione Packing Verpackung | Peso Kg |
|---|---|---|---|---|
301102 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | ø 4 ÷ 10 301270 ø 10 ÷ 18 301280 | Cassetta in metallo Metal box Metallkassette 301450 | 11,1 |
301113 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | ø 4 ÷ 10 301270 ø 10 ÷ 18 301280 | Cassetta in metallo Metal box Metallkassette 301450 | 11,2 |
301124 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | Codolo/Tang/Stummel B16 301251 | Cassetta in metallo Metal box Metallkassette 301450 | 11,5 |
301135 | ø 20 301290 ø 25 301300 ø 30 301310 ø 38 301320 ø 45 301330 ø 55 301340 ø 65 301350 | Codolo/Tang/Stummel B16 301251 | Cassetta in metallo Metal box Metallkassette 301450 | 12,3 |
Codice / Code / Id.-Nr. | CM | L 1 mm | L 2 mm | Ø A mm | Ø B mm | Kg |
|---|---|---|---|---|---|---|
301202 | 2 | 160 | 80 | 82 | 51 | 2,3 |
301213 | 3 | 160 | 99 | 82 | 51 | 2,4 |
301224 | 4 | 160 | 124 | 82 | 51 | 2,7 |
301235 | 5 | 160 | 156 | 82 | 51 | 3,5 |
