Contropunta rotante molleggiata con cuspide intercambiabile

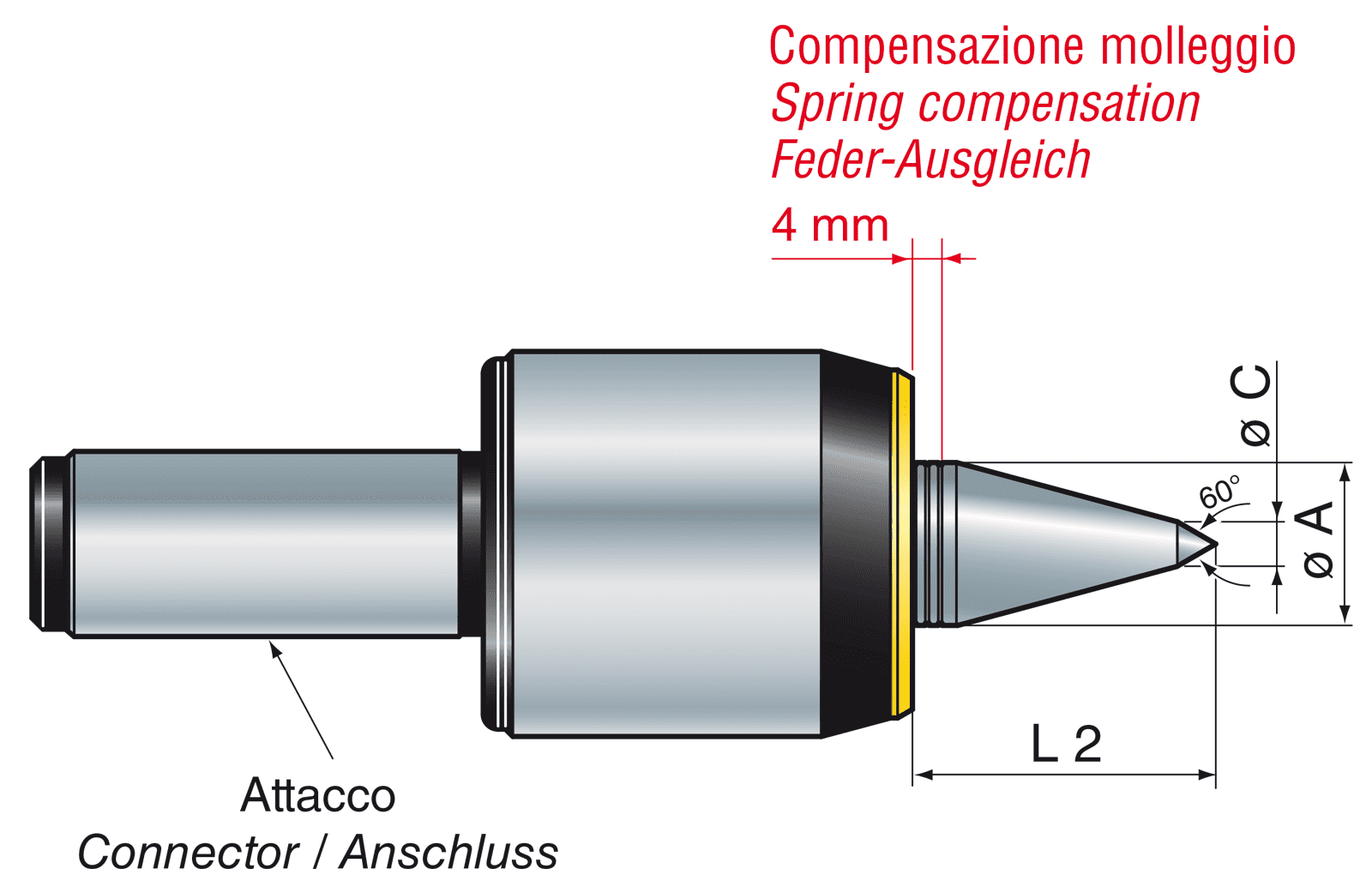

Codice / Code / Id.-Nr. | Attacco / Connector / Anschluss | Modello punta | Ø A mm | L 2 mm |
|---|---|---|---|---|
800277 | Ø 25 | 803030 | 27 | 38 |
800287 | Ø 30 | 803030 | 27 | 38 |
800297 | Ø 32 | 803030 | 27 | 38 |

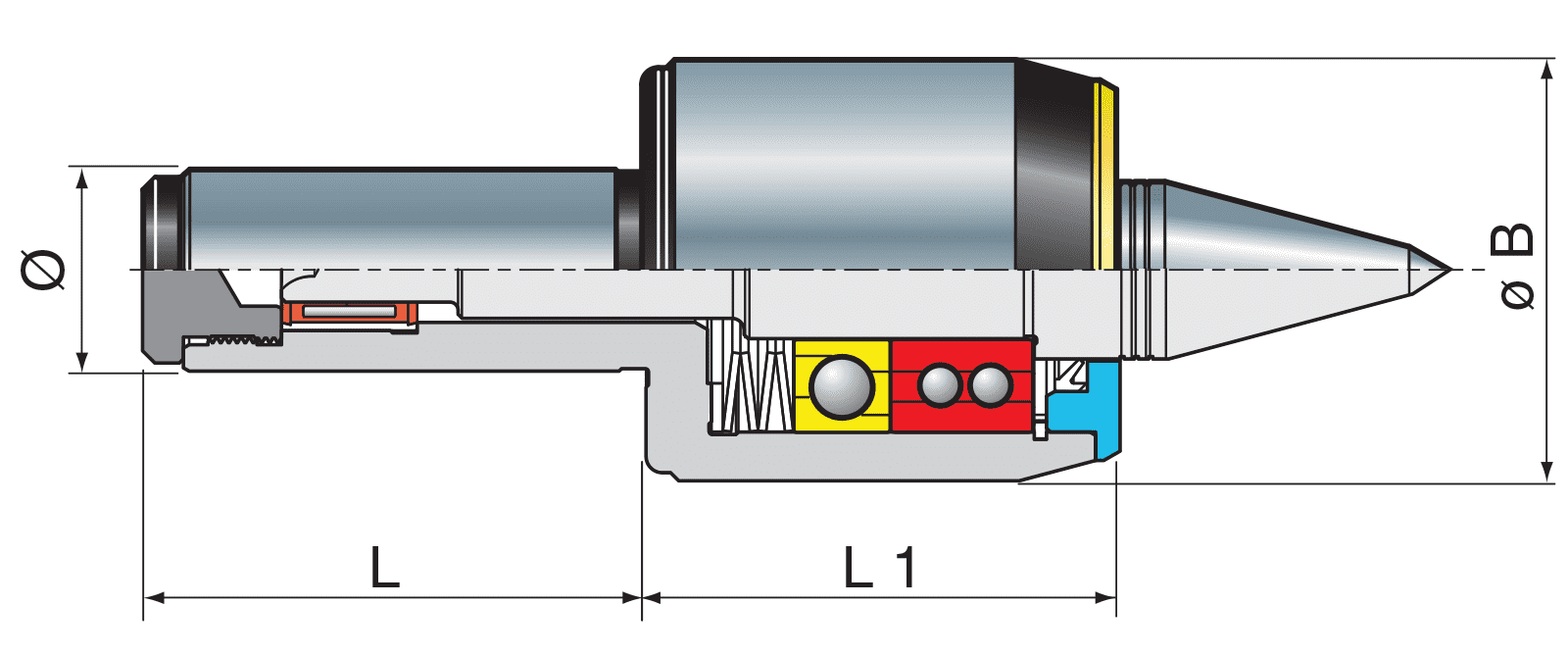

Attacco/ Connector/ Anschluss | Kg | RPM | TOLL ≤ | Ø B (mm) | L (mm) | L1 (mm) |
|---|---|---|---|---|---|---|
ø 25 | 1.2 | 7000 | 0.005 | 52 | 61 | 58 |
ø 30 | 1.2 | 7000 | 0.005 | 52 | 61 | 58 |
ø 32 | 1.2 | 7000 | 0.005 | 52 | 61 | 58 |

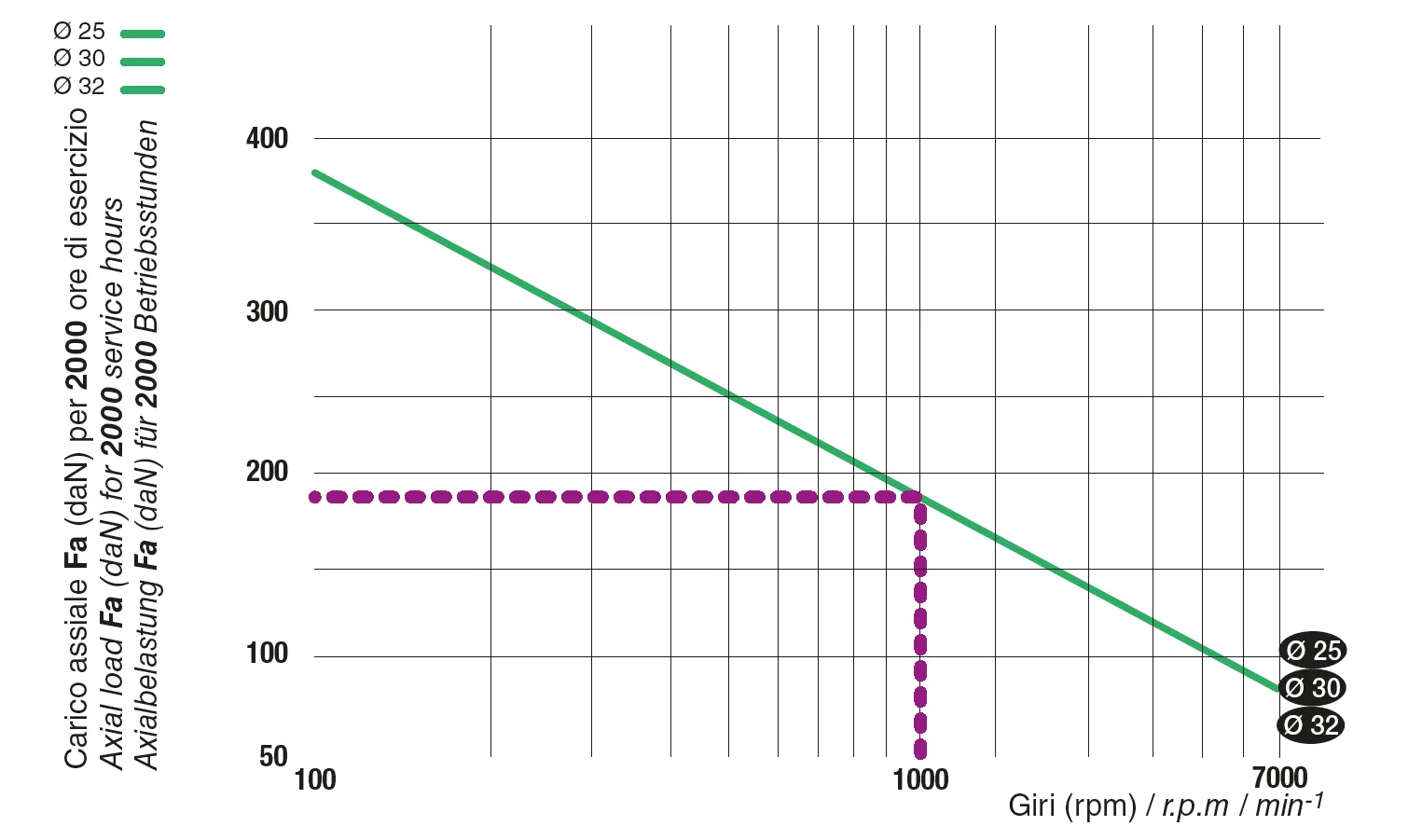

Esempio della contropunta rotante CM 5 Mod. GT-V a 1.000 g/m:
Carico assiale (Fa)= 546 (daN)
Esempio della contropunta rotante CM 5 Mod. GT-V a 1.000 g/m:
Carico radiale (Fr)= 320 (daN) – Fr x 2 = PESO PEZZO

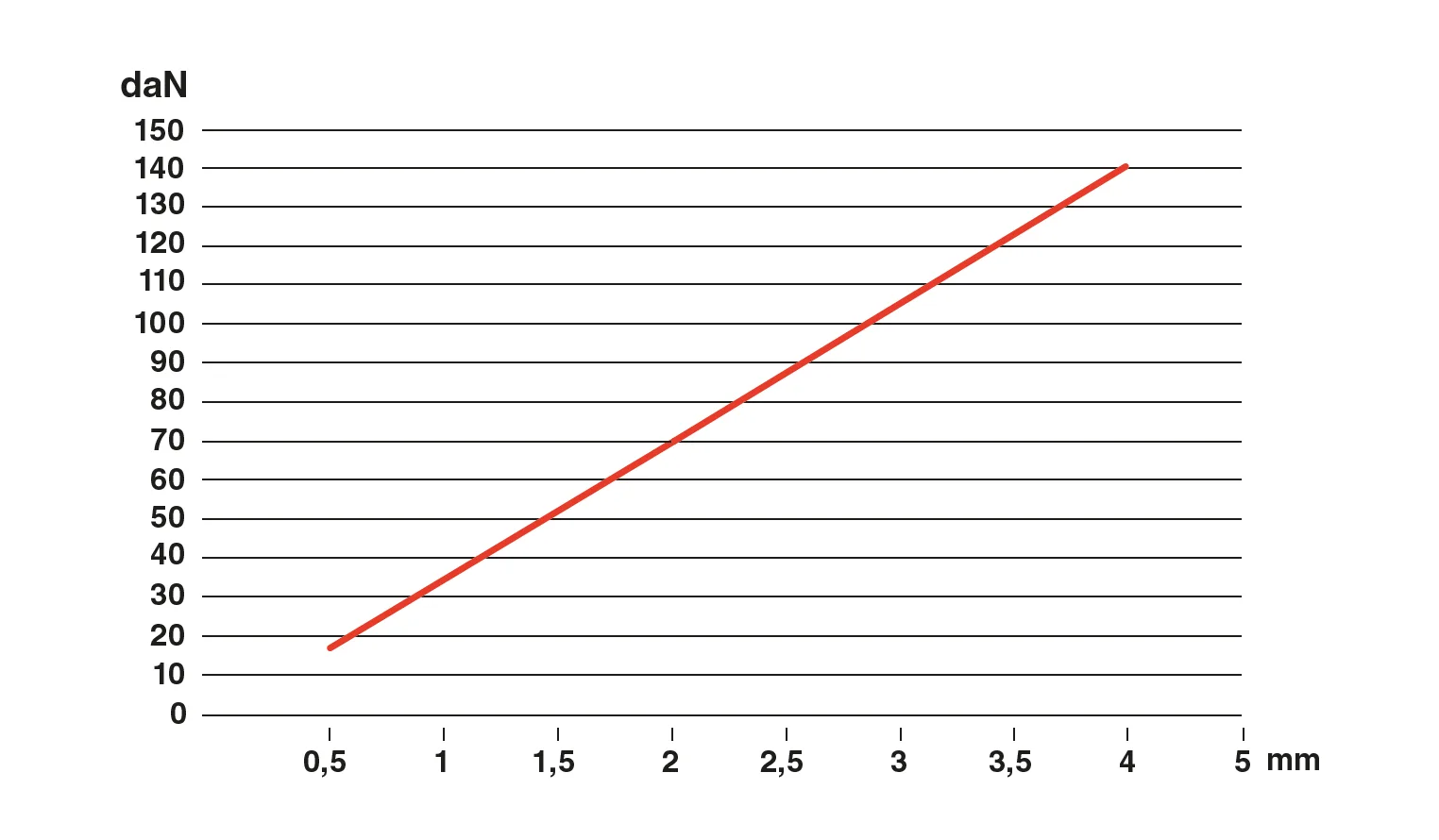

mm | daN |
|---|---|
1 | 35 |
2 | 70 |
3 | 105 |
4 | 140 |
